後変速機の調整方法 |
|
|
|
走っていて後変速機付近からチャリチャリ異音がするときは、変速機の調整をすることで直ることがあります。
|
使う道具
No.2のプラスドライバー
5mmアーレンキー |
|
トップ側の調整
変速機が外側に行き過ぎない為の調整です。

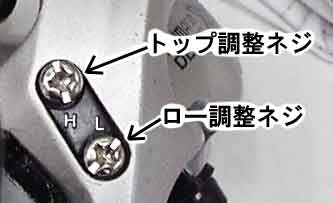

後方から見てガイトプーリーかトップギアの外側の線の上にくるように トップアジャストボルトを回して調整してください。
右図のアジャストボルトにマウスの
カーソルを合わせてください |
|
|
|
|
ロー側の調整
変速機が内側に行き過ぎない為の調整です。
クランクを回しなから変速機を手でおしてロー側に移動させ、後方から見て、ガイトプーリー
がトップギアの真下に<るようにローアジャストボルトを回して調整してください。> |
|
|

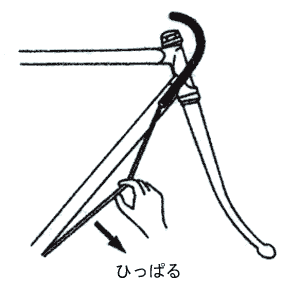

ワイヤーの遊びを充分にとったあと、SISの調整をします。 |
|
|

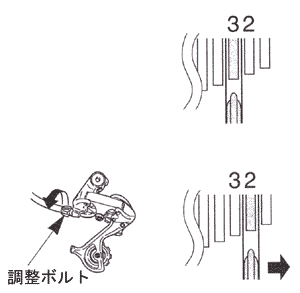

SISの調整
まずトップで異音がしないことを確認します。音がする場合はトップ側の調整をやりなおします。
クランクを廻しなからレバーを操作して変速機をローギア位置にします。レバーを1回操作してリアギアを2段目 に変速させますその後、レバーの遊び分だけ操作した
状態で、クランクを廻してください。 チェーンが2段目に戻るまで 調整ボルトを締める. (時計方向) 調整ボルトはアウターアジャス
トバレルカバーと一緒にまわし て下さい。
|
|
|
調整をしても異音がする場合は別の場所の調整が必要になります。そのままで乗っていると危険なことがありますので、ハクセンまでお持ちください。 |
